产品介绍 >> 防爆管件和接线盒类 >> ZAHX系列防爆接线盒(ⅡB、ⅡC 级、增安型)

一、适用范围:

1、爆炸性气体混合物危险场所:1区、2区。
2、爆炸性气体混合物:ⅡA、ⅡB、ⅡC。
3、温度组别:T1~T4。
注:如需ⅡC级或增安型请注明。同一方向不同规格的通头,进线口方向代号应重复标注如:D2 (3/4) D1 (1/2)

二、产品特点:

1、铸铝合金外壳,表面喷塑。
2、进线口的方向及规格可由用户自由选配。
3、钢管或电缆布线均可。
4、用户选型时应明确进出线口的规格数量及方向

三、主要技术参数

额定电压
额定电流
防爆标志
防护等级
380 V
20 A
Exde Ⅱ BT4
*Exde Ⅱ CT4
*Exde Ⅱ T4
IP54
*IP55

口径规格
G1/2"
G3/4"
G1"
G1 1/4"
G1 1/4"

电缆外径(Φ,mm)

8-10
10-14
12-17
15-23
18-26

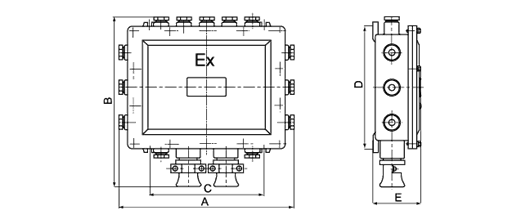

四、主要外形尺寸及安装形式:

型号
进口规格数量
A
B
C
D
E
ZAHX-20/4
1-G3/4" 4-G1/2"
205
185
160
82
100
ZAHX-20/8
1-G1" 7-G3/4"
242
245
196
104
110
ZAHX-20/16
1-G1/2" 7-G3/4"
318
332
172
206
110
ZAHX-20/24
1-G1/2" 11-G3/4"
422
338
276
224
110
ZAHX-20/36
2-G1/2" 13-G3/4"
422
412
276
299
114

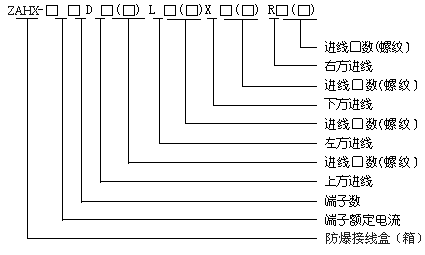

五:型号含义:
